    PCB設計

    來源:港世順電子 發布時間:2022年12月20日 點擊量:

    PCB設計又稱電路板設計是以電路原理圖為根據,實現電路設計者所需要的功能。PCB設計主要指電路板原理圖設計,需要考慮外部連接的布局,內部電子元件的優化布局,金屬連線和通孔的優化布局,電磁保護,熱耗散等各種因素。優秀的PCB設計可以節約生產成本,達到良好的電路性能和散熱性能。簡單的PCB設計可以用手工實現,復雜的電路板設計需要借助計算機輔助設計軟件(CAD)實現。

    1.質量

    完善的設計指導書

    按照客戶與產品進行設計總結

    一流的培訓體系與培訓平臺

    2.自檢

    布局、布線、高速、熱設計、

    結構等Check List

    嚴格的質量體系以及自查機制

    3.評審

    資深專家團一起參與評審

    從原理設計、DFM、DFT、

    高速、EMC、熱設計等全面把關

    4.互檢

    規范的、嚴格把關的互查制度

    完善的DFM審查流程

    設計能力:高速板、射頻板、高密度板、HDI板、功率驅動板及剛柔結合板的設計與仿真。

    設計參數

    ● 最高PCB設計層數:42層

    ● 最大PIN數目:110000+

    ● 最大連接數:78000+

    ● 最小線寬:2.4mil

    ● 最小線間距:2.4mil

    ● 最小過孔:6mil(4mil激光孔)

    ● 最多BGA數目:100+

    ● 最小BGA PIN 間距:0.3mm

    ● 最大BGA PIN數:4500

    ● 最高速信號:56G-PAM4

    設計案例:

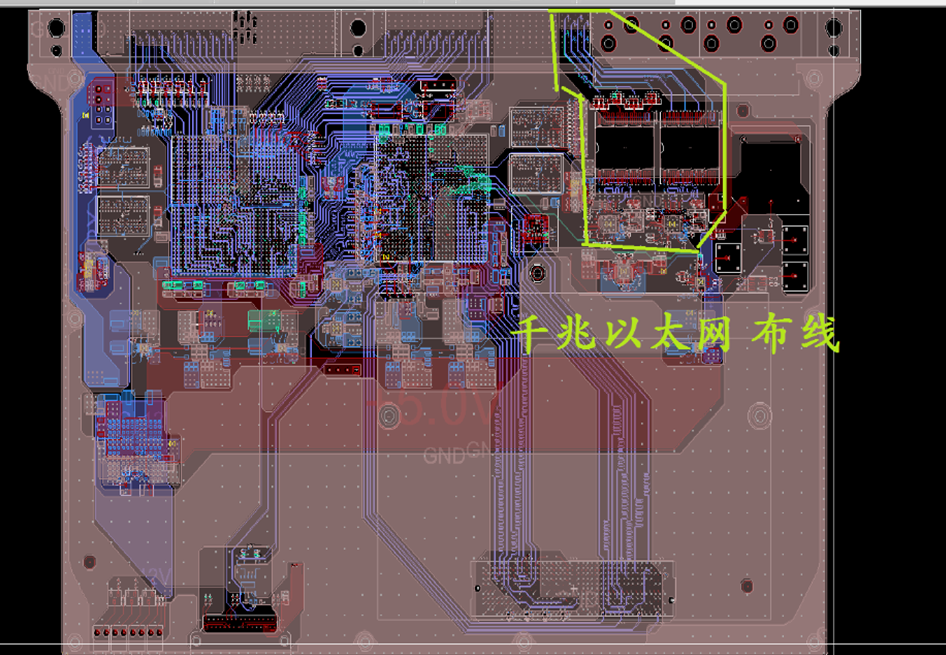

    a.高速高頻信號板卡等相關設計

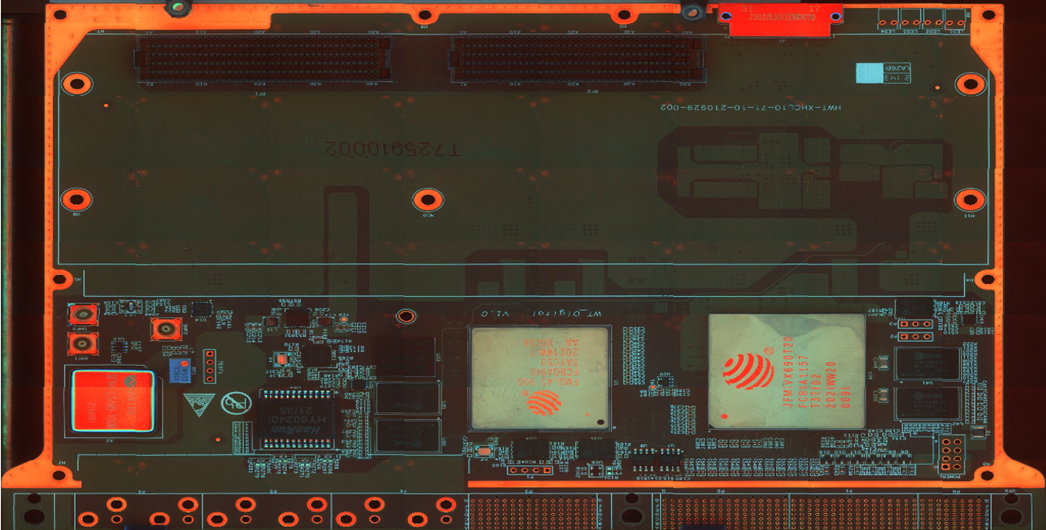

    b:國產化的計算存儲類板卡

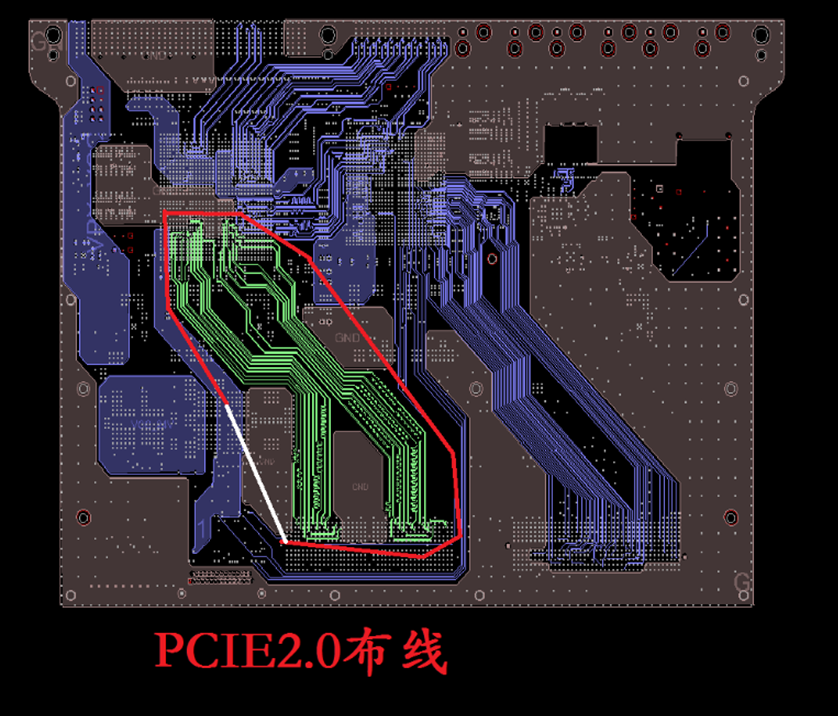

    c:高速高頻信號板卡等相關設計

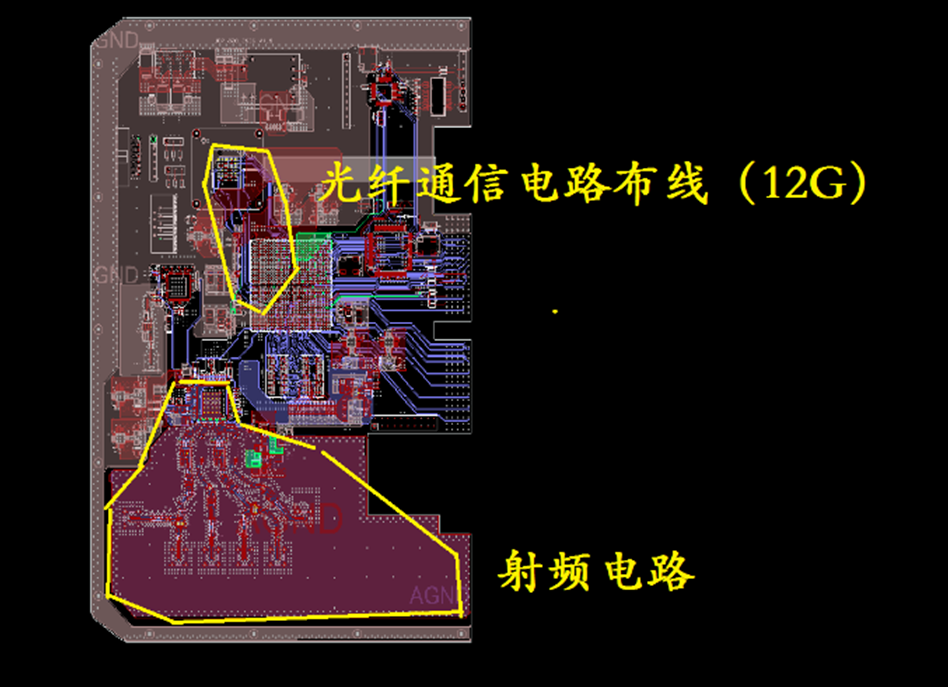

    d:高速高頻信號板卡等相關設計

    e:國產化的計算存儲類板卡

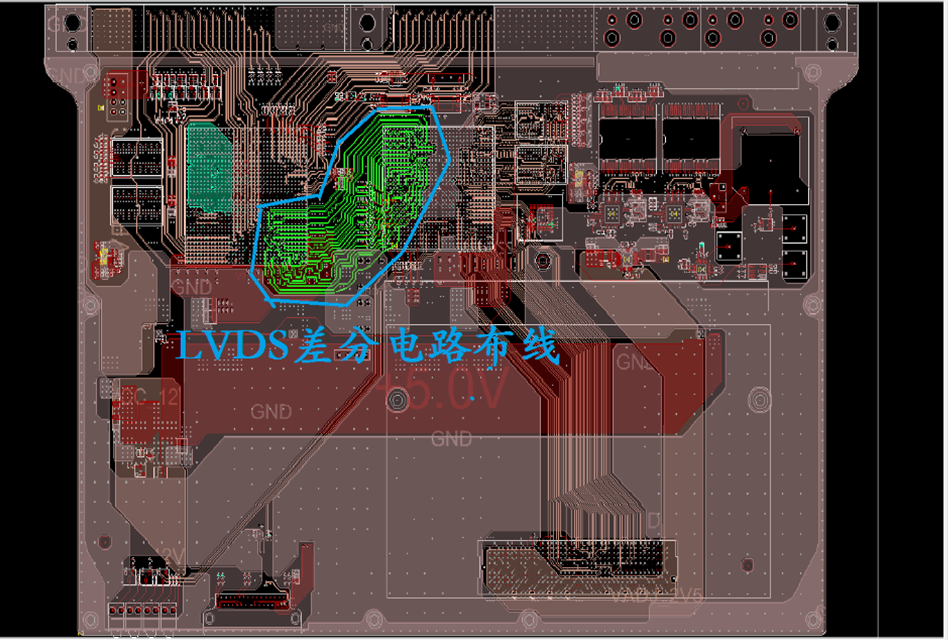

    f:高速高頻信號板卡等相關設計
